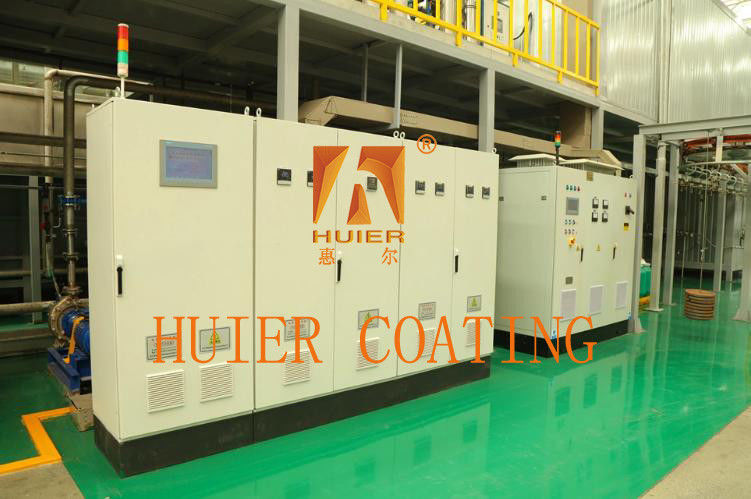

Elektronisches Steuerungssystem für die Beschichtungsanlage

Definition und Funktion eines elektrischen Steuerungssystems

Das sogenannte elektrische Steuerungssystem bezieht sich auf eine Kombination mehrerer elektrischer Komponenten, bei der die Steuerung eines oder mehrerer Geräteobjekte durch PLC-Steuerungstechnologie erreicht wird,Damit der sichere und zuverlässige Betrieb der gesteuerten Ausrüstung gewährleistet wirdDie Hauptfunktionen des elektrischen Steuerungssystems sind: automatische Steuerung, Schutz, Überwachung und Messung.Knöpfe, etc.), Logikteil (wie Relais, Kontakte usw.) und Ausführungsteil (wie elektromagnetische Spulen, Anzeigeleuchten usw.).Eine vollständige Beschichtungslinie muss mit einem wissenschaftlichen und angemessenen elektrischen Steuerungssystem ausgestattet sein, um den normalen Betrieb der Beschichtungsproduktion zu gewährleisten..

Einstufung des elektronischen Steuerungssystems für Beschichtungen

Die Beschichtungsprozessausrüstung ist zahlreich, mit komplexen Strukturen, anspruchsvollen Prozessanforderungen und präzisen elektrischen Steuerungsanforderungen.Gemäß der Konfiguration der Beschichtungsanlagen und -systeme, kann das elektrische Steuerungssystem in Vorbehandlung, elektrophoresisches Steuerungssystem, elektrisches Steuerungssystem,Ausrüstung für die Ausrichtung von Geräten, elektrische Steuerung, elektrische Steuerung von Reinwassergeräten, elektrische Steuerung von Klimaanlagen, Trockenkanal, elektrische Steuerung von RTO-Geräten,mechanische Transportmittel elektrische Steuerung, elektrische Steuerung von Farbtranspor- und -mischgeräten, elektrische Steuerung von Robotergeräten, elektrische Steuerung von Zentralsteuerungsgeräten usw.

Verfärbung des elektronischen Steuerungssystems

Das elektrische Steuerungssystem der Beschichtung, das als elektrisches Steuerungssystem der Beschichtung bezeichnet wird, besteht im Allgemeinen aus einer Überwachungsschicht, einer Steuerungsschicht und einer Ausrüstungsschicht.Die Überwachungsschicht befindet sich in der oberen NetzwerkschichtIn der Werkstatt wird ein zentraler Kontrollraum eingerichtet, und Computer, Server und Drucker werden in dem Raum eingerichtet, um ein PMC-System zu bilden.Alle Überwachungscomputer und die SPS des elektrischen Steuerungssystems sind über das Werkstatt-Industrial Ethernet (Ethernet) miteinander verbunden., das Kommunikationsprotokoll ist TCP/IP).Der Betriebszustand jeder gesteuerten Vorrichtung in der Werkstatt wird über Ethernet überwacht (ein System, das Daten über Ethernet an das Computerüberwachungssystem übertragen kann)Die Steuerungsschicht ist der Kern des gesamten elektrischen Steuerungssystems und spielt eine "Verbindungsrolle" im gesamten System.empfängt Dateninformationen (digitale oder analoge Eingangssignale), die vom Feld über den Feldbus gesendet werden, und stellt nach Berechnung und Verarbeitung der CPU entsprechende Anweisungen (Ausgangssignale) zur Kontrolle der Feldgeräte heraus.die SPS jedes Hauptsteuerungssystems ist mit einer Ethernet-Netzwerkoberfläche ausgestattetDie Ausrüstungsschicht ist die Schlüsselverbindung des gesamten Steuerungssystems, das hauptsächlich Feldbetriebsstationen umfasst.Feldgeräte-Erkennungseinheiten (Näherungsschalter), Fotoelektrische Schalter usw.), andere Feld-Eingabegeräte (wie Steuerknöpfe usw.) und Anzeigegeräte (wie Anzeigeleuchten usw.).Es ist mit dem PLC in der Steuerungsschicht durch den Feldbus verbunden, sendet Eingangssignale an die SPS und nimmt Steuerungsanweisungen von der SPS an.

Entwurfsschritte, Grundsätze und Inhalt des elektronischen Lackiersystems

Der Zweck der Prozesskonstruktion des elektrischen Steuerungssystems besteht darin, die Anforderungen an die Herstellung und den Gebrauch von elektrischen Steuerungsgeräten zu erfüllen.Nach Abschluss des Entwurfs des elektrischen Schema-Diagramms und der Auswahl der elektrischen Bauteile, kann die Gesamtkonfiguration der elektrischen Steuerungsanlage durchgeführt werden, d. h. die Konstruktion des allgemeinen Montage- und Verkabelungsdiagramms,und dann kann das elektrische Montage-Diagramm und Verkabelungsdiagramm jedes Teils entworfen werden, und der Bauteilkatalog, die Eingangs- und Ausgangsliniennummer und die Hauptmaterialliste jedes Bauteils sowie andere technische Informationen können aufgeführt und schließlich das Bedienhandbuch verfasst werden. 1.Die Konstruktionsprinzipien des elektrischen Steuerungssystems für die Beschichtung sind wie folgt:• 1) die Anforderungen an die Beschichtung von elektrischen Steuerkreisen zu maximieren;Bemühen Sie sich, den Steuerkreis einfach und wirtschaftlich zu gestalten(3) um die Zuverlässigkeit und Sicherheit des Steuerkreislaufs zu gewährleisten; (4) einfache Bedienung und Wartung.(1) zur Erstellung des elektrischen Entwurfsbuchs(2) zur Bestimmung des elektrischen Traktionsplans und der Steuerungsmethode; (3) zur Auswahl der Motorkapazität und -struktur;(4) Entwurf des Schema der elektrischen Steuerung und Berechnung der wichtigsten technischen Parameter■ (5) Auswahl elektrischer Komponenten und Erstellung einer Liste elektrischer Komponenten;Das elektrische Schema ist das zentrale Glied des gesamten Entwurfs., da das elektrische Schema die Grundlage für die Prozessgestaltung und die Formulierung anderer technischer Daten bildet.
