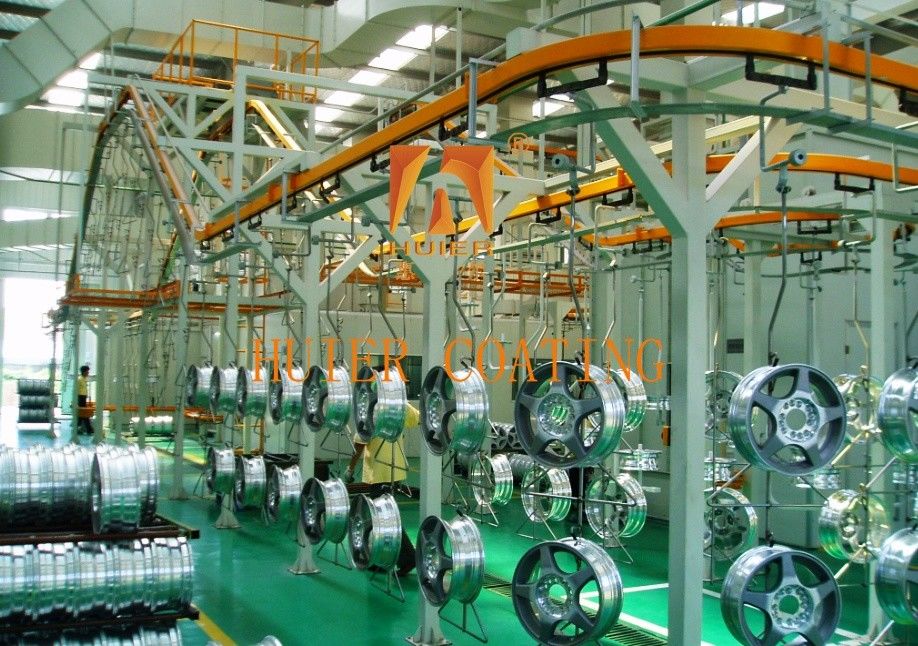

Vollautomatische Montage Elektrostatische Sprühmalerei für Radhub Sprühbeschichtung

Beschreibung der Ausrüstung

Die Gesamtarchitektur der Fahrzeugräder-Spray-Lackierausrüstung besteht aus Vorbehandlungssystem, Sprühsystem, Aushärtungssystem, Qualitätskontrollsystem und Hilfssystem.Es verwendet eine vollautomatisierte Montagelinie, um die individuellen Sprüh- und Umweltschutzproduktionsanforderungen zu unterstützen. Prozessfluss: Lade der Radnabe → Reinigung → Trocknen → Elektrostatisches Sprühen → Roboterpräzisionssprühen → Aushärten → Qualitätsprüfung → Verpackung.Unterstützung des schnellen Umschaltens von Farbe/Pulver auf Wasserbasis (Anpassung der Produktionslinie innerhalb von 2 Stunden). Integration der Nano-Beschichtung: Optionale Plasmavorbehandlung + Sprühen mit Nano-Keramik (300% bessere Verschleißbeständigkeit).Wasserstoffheizung + Photovoltaik-Stromversorgung, um während des gesamten Sprühprozesses einen CO2-Null-Ausstoß zu erreichen.

Hauptstruktur und Komponenten:

Die Hauptstruktur und Komponenten sind ausführlich beschrieben.
1. Vorverarbeitungssystem
Funktion: Reinigen Sie die Oberfläche des Radnabes, um die Haftung durch Sprühen zu gewährleisten.
Automatische Reinigungsleitung Hochdrucksprühvorrichtung: mehrwinkelhafte Düse (Druck von 20 MPa), die die Knoten- und Spitzeinheiten abdeckt.
Chemikalienbehandlungsanlage: Alkaliwaschanlage (pH 10-12): Entfernen von Fett;
Beim Beizen (pH 2-3): Entfernen Sie die Oxidschicht.
Kreislaufwassersystem: sechsstufige Gegenstromspülung mit einem Abwasserbehandlungsmodul (Aktivkohlefilter + Neutralisierungstank).
2. Sprühsystem
Funktion: einheitliche Beschichtung, Farbe, Lack.
Elektrostatische Sprühgranate Elektrostatische Sprühgranate: Kernkomponenten: Rotationsgranate aus Titanlegierung (Geschwindigkeit 50.000 Rpm), Hochspannungsgenerator (100 kV).
Atomisierungseffekt: Partikel ≤ 25 μm, Filmgleichheit ±3 μm.
Rückgewinnungsvorrichtung für Pulver: Zyklonseparator (primäre Rückgewinnung) + Filterelement-Array (sekundäre Rückgewinnung), Rückgewinnungsrate ≥98%.
Roboter-Sprüharbeitsplatz 6-Achsen-Roboterarm: Servomotorantrieb, wiederholte Positionierungsgenauigkeit ±0,03 mm.
3D-Visuelle Positionierung: Laser-Scan der Umrisse des Radknotenpunkts, Echtzeit-Anpassung des Sprühweges.
Intelligentes Farbwechselventil-Set: 15 Farbwechsel, Restfarbe < 0,3%.
3. Heilsystem
Funktion: Trockenbeschichtung zur Bildung einer Oberfläche mit hoher Härte.
Infrarot-Hochluft-Härteofen Heizungseinheit: Typparameter
Infrarotstrahlplattenwellenlänge 2-5μm, Leistungsdichte 8kW/m2
Die Windgeschwindigkeit des Warmluftzirkulators ist von 0,5 bis 2 m/s einstellbar
Temperatursteuerungsmodul: PID-intelligente Einstellung, Temperaturunterschied ±2°C.
Rückgewinnung von Abwärme: Keramikwärmeakkumulator mit einer Energieeinsparung von 30%
UV-Härtemaschine (optional) Quecksilberlampenanlage (Wellenlänge 365 nm) + Reflektor, Vernis Oberflächentrocknung in 3 Sekunden beenden.
4. Das Qualitätskontrollsystem
Funktion: Echtzeitüberwachung der Beschichtungsqualität und -genauigkeit.
Online-Detektor für die Filmdicke: Laser-Dreiecksensor, Scangeschwindigkeit 200 mm/s, Genauigkeit ±1 μm.
KI-Maschine zur visuellen Qualitätsprüfung: hochauflösende Industriekamera (50 Millionen Pixel) + Deep-Learning-Algorithmus, Fehlererkennungsrate > 99,8%.
5. Hilfsmittel
Förderkette: hochtemperaturbeständige Aufhängekette (Last 500 kg), Geschwindigkeit 0,5-3 m/min einstellbar.
Umweltschutzbehandlungseinrichtung: VOC-Katalysator (Behandlungseffizienz ≥99%)
Biochemischer Behälter für die Behandlung von Abwasser von Farbe auf Wasserbasis (COD-Ausfluss < 50 mg/l).
Zentrale Konsole: Integriertes PLC+SCADA-System mit Unterstützung der digitalen Zwillingssimulation sowie Fernbetrieb und -wartung.

Eigenschaften:

1.Hohe Kostenleistung Basierend auf der Produktpositionierungs- und Entwicklungsstrategie des Kunden, basierend auf wirtschaftlichen Vorteilen, um die beste Kostenleistung zu erzielen.

2.Advanced-Equipment-Design-Konzept von Exzellenz, hoher Grad der Automatisierung von industriellen Geräten, zeigen modernen fortschrittlichen Unternehmensstil.

3- hohe Anpassungsfähigkeit, um den aktuellen Produktionsanforderungen gerecht zu werden, und Raum für die Entwicklung zu reservieren, wenn man die spätere Produktionssteigerung und die Qualitätsverbesserungsbedürfnisse berücksichtigt.

4Die Qualitätsstandards entsprechen streng dem Qualitätsmanagementsystem IS0900, und jedes kleine Glied der gesamten Anlage wird streng überprüft.
