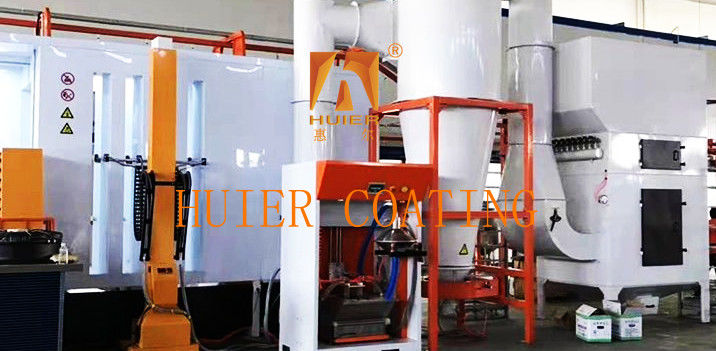

Feuerlöschvorrichtung zur Explosionsbekämpfung Elektrostatische Pulverbeschichtungsleitung für den sicheren Betrieb

Beschreibung der Ausrüstung

1. Explosionssichere Konstruktionsnormen
ATEX 2014/34/EU-Zertifizierung. Staub-Explosionssicherheit: DIP A21 T135°C. Druckentlastungsflächenverhältnis ≥0.05m2/m3
2Besondere Konstruktionsmerkmale
1. Statisches Ablasssystem:
▸ Leitungsgelände (Widerstandswert 104-106Ω)
▸ Ionenwindstange (Bilanzspannung < ± 50 V)
2Feuerlösch- und Explosionsschutzgerät:
▸ System für feinen Wassernebel unter hohem Druck (Tropfengröße 10 μm)
▸ Speicher für chemische Explosionsschutzmittel (5 kg Trockenpulver)
Es wird empfohlen, regelmäßig Luftdichtheitsprüfungen (Druckverfallsmethode) und Bodenwiderstandsprüfungen (< 10Ω) durchzuführen.Der innere Druck der Ausrüstung muss in einem negativen Zustand (-50Pa bis -100Pa) gehalten werden..
3Typische Anwendungsfälle
Automobilindustrie: Sprühen von Batterie-Schalen mit neuer Energie
Elektronische Ausrüstung: Oberflächenbehandlung von Serverschränken
Militärindustrie: Korrosionsschutzbeschichtung für Munitionslager
3. Systemarchitekturdiagramm
[Zufuhr und Transport] → [Konstante Temperatur und Luftfeuchtigkeit im Raum] → [Elektrostatische Sprühfläche] → [Pulverrückgewinnungskabine] → [Reinigung und Emission]
│ │
- Das Pulver-Versorgungszentrum.

Hauptstrukturen und Komponenten:

1. Strukturelle Parameter der Ausrüstung

Raumgröße: Standardmoduläres Design (6×4×3m bis 12×6×4,5m anpassbar)
Wandkonstruktion: 304 Edelstahl + flammhemmende PP-Platte (Drei-Schicht-Verbundwerk)
Beobachtungsfenster: Explosionssicheres Glas + automatische Reinigung (Lichtdurchlässigkeit ≥85%)

2. Konfiguration des Pulversprühsystems
1. Grundkonfiguration
Explosionssicherer elektrostatischer Generator (Schrittlose Einstellung 0-100 kV)
Zyklonrückgewinnung + Sekundärrückgewinnung durch Pulsfilter (Rückgewinnungseffizienz ≥95%)
Luftzufuhrsystem mit konstanten Temperatur- und Luftfeuchtigkeit (23±2°C/RH45±5%)
2Intelligente Explosionssicherungsoptionen
Überwachung der Staubkonzentration: Laserstreuungssensor (Echtzeitüberwachung von 0 bis 1000 g/m3)
Automatische Feuerlöschanlage: ultrafeine Trockenpulver-Feuerlöschanlage + CO2-Kombinationssystem
Verriegelungssteuerung: mit der Auspuffanlage der Werkstatt verbunden (Druckunterschied < 50 Pa automatische Kompensation)

3. Pulversprühkabine
Strukturelle Parameter:
Wirkliche Arbeitsgröße: L8 × W3 × H2,5 m (Standardtyp)
Kabinenmaterial: 304 Edelstahl + antistatische PP-Platte
Umweltkontrolle:
Luftdurchfluss: 0,4-0,6 m/s (verstellbarer laminarer Durchfluss)
Beibehaltung der Luftfeuchtigkeit: 45%±5% RH
Temperaturbereich: 18-28°C (intelligente Temperaturregelung)

4. Pulvermanagementsystem

5Intelligentes Steuerungssystem
Mensch-Maschine-Schnittstelle: 10,1-Zoll-Touchscreen für Industriezweige
Überwachungsparameter:
Pulverkonzentration in Echtzeit (Genauigkeit ± 5 g/m3)
Elektrostatische Spannungsschwankungen (60-100 kV Schließschlusssteuerung)
Winddruckbilanzzustand (automatische PID-Anpassung)
Datenoberfläche: OPC UA/Modbus TCP

Eigenschaften:

1Hohe Kostenleistung: Basierend auf der Produktpositionierungs- und Entwicklungsstrategie des Kunden und mit wirtschaftlicher Erschwinglichkeit als Grundlage erreichen wir die beste Kostenleistung.
2Das fortschrittliche und sorgfältige Konzept der Ausrüstung sowie die hochautomatisierte Industrieausrüstung präsentieren das Image eines modernen und fortschrittlichen Unternehmens.
3Sie hat eine hohe Anpassungsfähigkeit, erfüllt die aktuellen Produktionsanforderungen und bietet Raum für eine Weiterentwicklung unter Berücksichtigung der Anforderungen an eine erhöhte Produktion und eine verbesserte Qualität in Zukunft.
4.Qualitätssicherung ist streng an das ISO900 Qualitätsmanagementsystem gebunden, wobei jedes Detail der gesamten Ausrüstungsanlage streng kontrolliert wird.
