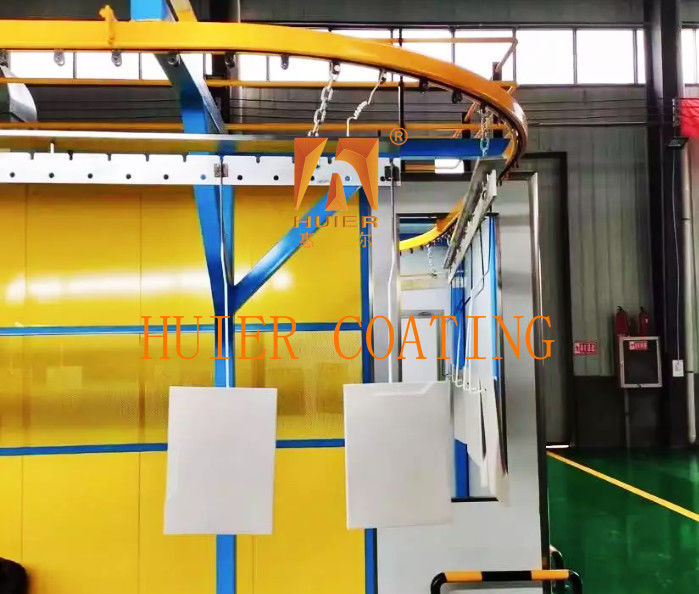

Maximieren Sie die Effizienz des Hängefördersystems mit vollständig geschlossenem Pulverkreislauf

Beschreibung der Ausrüstung

Automatische Sprühleitung mit wechselseitiger Ausführung
Technische Eigenschaften: wechselwirksame Sprühpistole + automatisches Hebesystem, präzise Flugbahnsteuerung, vollständig geschlossene Pulverzirkulation
Anwendbare Szenarien: effizientes Sprühen von normalen Werkstücken (z. B. Metallplatten/Dateifachschränke/Chassis)
Vergleich der technischen Vorteile (im Vergleich zu herkömmlichen manuellen Linien)
+ Wiederholungsgenauigkeit der Sprühbahn um 300% erhöht
+ Pulverabfälle um 45% reduziert
+ Unterstützt automatischen Aufruf von 10 vorgegebenen Prozessrezepten

Hauptstrukturen und Komponenten:

Kernstruktur und Komponentenbeschreibung
(Moduläres Design -- Kompatibel mit ISO 9001-2025 Prozessstandards)

I. Hauptrahmenstruktur
Technische Parameter des Bauteils/Funktionsbeschreibung
Schrägstange-Rahmen-Rahmen-Rahmen-Rahmen-Rahmen-Rahmen-Rahmen-Rahmen-Rahmen-Rahmen
Präzisionsleitbahn Linearantrieb, Wiederholung der Positionierungsgenauigkeit ±0,3 mm
Doppel-Station-Slide Wechselsprühkonstruktion, theoretischer Schlag 15 Sekunden/Stück

II. Sprühen-Ausführungssystem
Intelligente, wechselnde Sprühpistolengruppe.
6 Achsen-Verknüpfungsroboterarm (maximaler Zug X-Achse 8 m, Z-Achse 2,5 m)
Elektrostatischer Hochspannungsgenerator (auf 80 kV Konstante Spannung, Antwortzeit < 0,1 s)
Adaptive Drehdüse (Atomisierungswinkel 30°-90° automatisch eingestellt)
Pulverversorgungssystem.
▶ Zweifachbehälter mit flüssigem Bettpulver (Farbwechselzeit ≤8 Minuten)
▶ Zyklonrückgewinnungsvorrichtung (Pulverrückgewinnungsrate ≥92%)
▶ Pulsrückspülfilter (Filtrationsgenauigkeit 0,3 μm)

III. Automatisiertes Steuerungssystem
PLC-Hauptsteuerungseinheit: unterstützt CAD-Trajektorimport (kompatibel mit DXF/STEP-Format)
3D-visuelle Positionierung: Laser-Scannen der Werkstückkontur, Genauigkeit ±0,5 mm
Modul zur Optimierung des Energieverbrauchs: dynamische Einstellung des Sprühpistolgehalts, Energieeinsparungsrate ≥18%

IV. Hauptergebnisindikatoren

Eigenschaften:

1Hohe Kostenleistung: Basierend auf der Produktpositionierungs- und Entwicklungsstrategie des Kunden und mit wirtschaftlicher Erschwinglichkeit als Grundlage erreichen wir die beste Kostenleistung.
2Das fortschrittliche und sorgfältige Konzept der Ausrüstung sowie die hochautomatisierte Industrieausrüstung präsentieren das Image eines modernen und fortschrittlichen Unternehmens.
3Sie hat eine hohe Anpassungsfähigkeit, erfüllt die aktuellen Produktionsanforderungen und bietet Raum für eine Weiterentwicklung unter Berücksichtigung der Anforderungen an eine erhöhte Produktion und eine verbesserte Qualität in Zukunft.
4.Qualitätssicherung ist streng an das ISO900 Qualitätsmanagementsystem gebunden, wobei jedes Detail der gesamten Ausrüstungsanlage streng kontrolliert wird.
