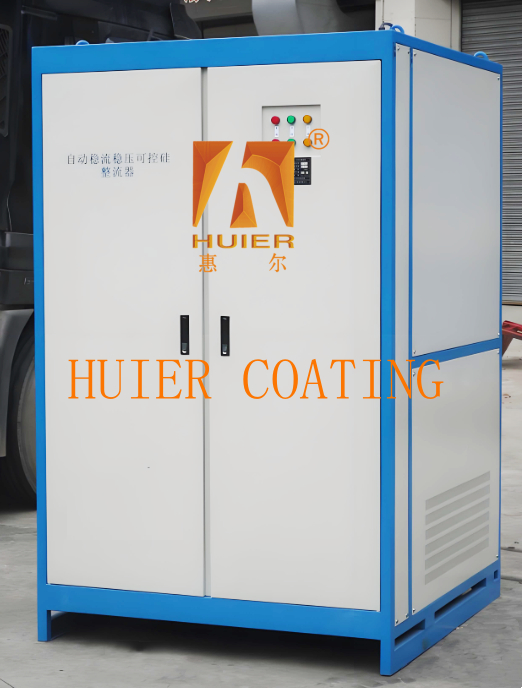

Erweitertes Zubehör für Silizium-gesteuerte Gleichrichter für Galvanisierung und Elektrolyse

Gerätebeschreibung:

1. Geräteübersicht
Der Silicon Controlled Rectifier (SCR) ist ein Energieumwandlungsgerät mit Thyristor als Kernleistungskomponente und intelligenter digitaler Steuerschaltung, das Wechselstrom (AC) effizient in steuerbaren Gleichstrom (DC) umwandeln kann. Seine Eigenschaften umfassen hohe Effizienz, keinen mechanischen Verschleiß, schnelle Reaktionsgeschwindigkeit, geringe Größe und es wird häufig in der Spannungsregelung, Gleichrichtung, Inversion und Automatisierungstechnik eingesetzt.

2. Kernfunktionen
Gesteuerte Gleichrichtung: Steuerung der DC-Ausgangsspannung/-stroms durch Anpassung des Steuerungspol-Triggersignals.
Spannungsregelung und Inversion: Unterstützt die bidirektionale Steuerung von elektrischer Energie, geeignet für Galvanisieren, Elektrolyse, Induktionserwärmung und andere Prozesse.
Energiesparende Eigenschaften: Im Vergleich zur herkömmlichen Gleichrichtungstechnologie wird die Auslastung der elektrischen Energie deutlich verbessert, was zur industriellen Energieeinsparung beiträgt.

3. Technische Parameter

4. Anwendungsbereiche

Galvanisieren/Elektrolyse: Bereitstellung einer stabilen DC-Stromversorgung zur Gewährleistung der Gleichmäßigkeit der Beschichtung.

Industrielle Erwärmung: Zusammenarbeit mit einer Induktionsspule zur Realisierung von Metallschmelzen und Wärmebehandlung.

Lichtbogenschweißeinrichtungen: Adaptive Steuerung der Lichtbogenstabilität zur Reduzierung von Schweißspritzern.

Neues Energiesystem: Leistungsregelung von Photovoltaik-Wechselrichtern und Energiespeichersystemen.

V. Installations- und Betriebshinweise

Verdrahtungsspezifikation: Anode wird mit dem Pluspol der Stromversorgung verbunden, Kathode wird mit der Last verbunden, und das Steuerungspolsignal muss mit der Triggerspannung übereinstimmen.

Wartung der Wärmeableitung: Reinigen Sie den Kühlkörper regelmäßig, um Schäden am Gerät durch Überhitzung zu vermeiden.

Sicherheitsschutz: Tragen Sie während des Betriebs isolierende Ausrüstung und verbieten Sie einen direkten Kurzschluss am Lastende.

Hauptstrukturen und Komponenten:

1. Kernleistungskomponenten

Struktur des Thyristors (SCR): Er besteht aus vier Schichten von Halbleitermaterialien (PNPN), die drei PN-Übergänge bilden und zu drei Elektroden von Anode (A), Kathode (K) und Steuerelektrode (G) führen.

Gehäuseform: Es wird in Bolzentyp und Flachtyp unterteilt, um sich an verschiedene Wärmeableitungs- und Installationsszenarien anzupassen.

Typ: Unidirektionaler Thyristor: Er ist nur unidirektional und besteht aus einer PNPN-Vierschichtstruktur.

Triac: Er ist bidirektional und entspricht zwei unidirektionalen Thyristoren in umgekehrter Parallelschaltung. Die Struktur ist NPNPN fünf Schichten, die vier PN-Übergänge enthalten.

2. Hauptschaltungstopologie

Dreiphasen-Brückengleichrichterschaltung: Sie reduziert den Restwelligkeitsfaktor der Ausgangsspannung (≤1%) durch Mehrphasengleichrichtung, was für Hochleistungsszenarien geeignet ist.

Doppelter umgekehrter Stern mit ausgeglichener Reaktorschaltung: Gleicht die Stromverteilung aus und verbessert den Wirkungsgrad der Energieumwandlung.

3. Steuermodul‌
‌Intelligente digitale Steuerschaltung‌: integrierte Mehrschleifensteuerung (Spannungsschleife, Stromschleife), realisiert Spannungsstabilisierung, Stromstabilisierung (Genauigkeit besser als 1%) und Softstart-Funktion (einstellbar von 0 bis 60 Sekunden).
‌Trigger- und Wartungsschaltung‌: Das Triggersignal wird über die Steuerelektrode (G) angelegt, um die Leitung zu steuern, und die Hauptschaltung hält nach der Leitung den Ein-Zustand aufrecht.

4. Hilfssystem‌
‌Kühlsystem‌: Verwenden Sie Luftkühlung, Wasserkühlung oder Selbstkühlung, um die Temperaturstabilität bei Hochleistungsbetrieb zu gewährleisten.
‌Schutzmechanismus‌: integrierte Überspannungs-, Überstrom-, Kurzschluss- und andere Schutzfunktionen, um Geräteschäden zu verhindern.
‌Filterschaltung‌: Kondensatoren und Induktivitäten werden an den Eingangs-/Ausgangsenden konfiguriert, um hochfrequente Störungen und Restwelligkeit zu unterdrücken.

5. Externer Anschluss und Betrieb‌
‌Verdrahtungsspezifikation‌: Die Anode (A) wird mit dem Pluspol der Stromversorgung verbunden, die Kathode (K) wird mit der Last verbunden, und die Steuerelektrode (G) muss mit der Triggerspannung übereinstimmen.
Der bidirektionale Thyristor hat keine klare Polaritätsunterscheidung, und die bidirektionale Leitung wird durch das Steuerelektrodensignal erreicht.
‌Installationsanforderungen‌: Vermeiden Sie das Verstopfen des Kühlkörpers und stellen Sie sicher, dass die Anschlussverbindung fest ist‌.

6. Anwendungsanpassungsstruktur‌
‌Galvanisierungs-/Elektrolyseszenario‌: Verwenden Sie eine Mehrphasen-Gleichrichterschaltung, um Gleichstrom mit geringer Restwelligkeit auszugeben, um die Gleichmäßigkeit der Beschichtung zu gewährleisten‌.
‌Spannungsregelungs- und Wechselrichterszenario‌: Bidirektionaler Thyristor (TRIAC) unterstützt die AC-kontaktlose Schaltfunktion und vereinfacht die Steuerschaltung‌.

Merkmale:

1.Hohe Kostenleistung: Basierend auf der Produktpositionierung und Entwicklungsstrategie des Kunden und mit wirtschaftlicher Erschwinglichkeit als Grundlage erzielen wir die beste Kostenleistung.
2.Das fortschrittliche und akribische Designkonzept des Geräts, zusammen mit der hochautomatisierten Industrieausrüstung, zeigt das Image eines modernen und fortschrittlichen Unternehmens.
3. Es hat eine hohe Anpassungsfähigkeit, erfüllt die aktuellen Produktionsanforderungen und reserviert Raum für die Entwicklung, wobei die Bedürfnisse nach erhöhter Produktion und verbesserter Qualität in der Zukunft berücksichtigt werden.
4.Die Qualitätskonformität hält sich strikt an das Qualitätsmanagementsystem ISO900, wobei jedes kleinste Detail der gesamten Geräteinstallation streng kontrolliert wird.
