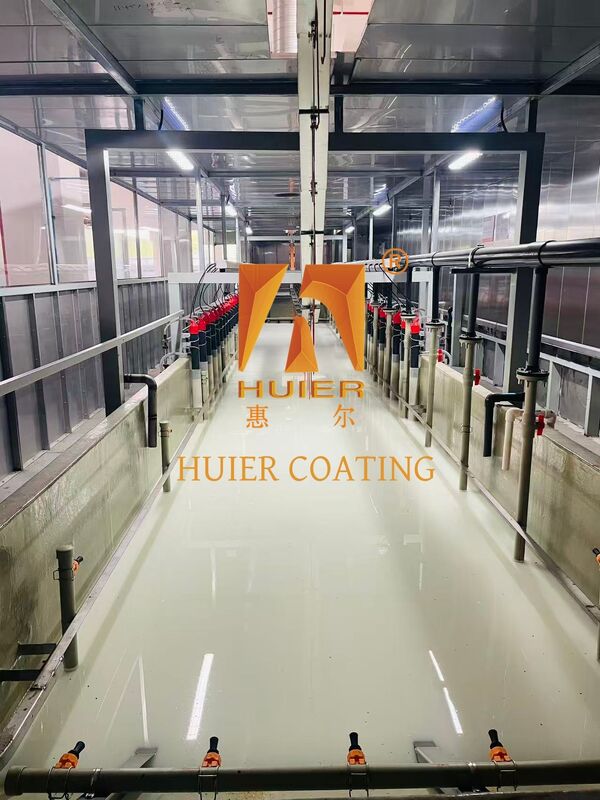

Kathodische elektrophoretische Beschichtungsanlage für Motorradrahmen

Automatisiertes System zur Oberflächenvorbehandlung und kathodischen elektrophoretischen Grundierung, das speziell für Motorradrahmen und ähnliche Metallwerkstücke entwickelt wurde.

Automatisierte Oberflächenvorbehandlung (Entfettung, Entrostung, Oberflächenkonditionierung, Silan-/Zirkoniumbehandlung/Phosphatierung) und kathodische elektrophoretische Grundierung für Metallwerkstücke, insbesondere Motorradrahmen. Erzielt eine effiziente Reinigung und einen dichten, korrosionsbeständigen Vorbeschichtungsfilm durch vollautomatische Tauch- und Sprühverfahren.

Eine SPS oder ein Industriecomputer steuert Parameter wie Gleichrichterspannung, Badtemperatur, Eintauch-/Sprühzeit und Ultrafiltration/Rückgewinnung. Motorradrahmen werden in mehreren Schritten nach voreingestellten Programmen für eine vollständige Oberflächenbehandlung bearbeitet.

• Automatisierung:Der gesamte Prozess erfordert keinen manuellen Eingriff und unterstützt eine kontinuierliche oder getaktete vollautomatische Produktion mit hohem Volumen
• Hohe Präzision:Die programmierbare Parametersteuerung gewährleistet eine gleichbleibende Behandlung auf komplexen Rohrinnenoberflächen, Spalten und toten Ecken
• Energieeffizient und umweltfreundlich:Die Umlauffiltration und die Ultrafiltrationsrückgewinnung im geschlossenen Kreislauf reduzieren die Abwasserentsorgung und Farbabfälle
• Anwendungsgebiete:Motorradherstellung, E-Bike-Rahmenhardware, Automobilkomponenten, Geländefahrzeuge und Zweirad-Teileindustrie

• Düsen:Venturi-Mischdüsen und universelle, schnell abnehmbare Vorbehandlungs-Spüldüsen für eine vollständige Abdeckung
• Sprühleitungen:Korrosionsbeständige PVC-/Edelstahlrohrleitungen mit Präzisionsdrucksensoren und Durchflussregelung
• Hochdruckpumpen:Hocheffiziente, korrosionsbeständige Kreiselpumpen mit digital einstellbaren Gleichrichter-Netzteilen

• Förderkette:Säure-/alkalibeständiger, hochbelastbarer Hängehängeförderer mit frequenzgeregelter variabler Geschwindigkeit (0,5-5 m/min)

• Hauptverarbeitungstanks:Dicker Edelstahl oder Kohlenstoffstahl mit Korrosionsschutzauskleidung
• Vorratsbehälter:Doppelschichtig isolierte Tanks mit hochpräzisen Füllstandstransmittern und automatischer Nachfüllung

• Mehrstufige Filter:Beutelfilter (≤25 μm) und spezielle Ultrafiltrationsmembranmodule
• Umwälzpumpen:Robuste, korrosionsbeständige Vertikalpumpen für kontinuierliche Zirkulation

• Heizmethoden:Dampfwärmetauscher mit einer PID-Temperaturregelgenauigkeit von ±1 °C
• Temperaturkontrolle:PT100-Industrietemperatursensoren mit intelligenten Mehrkanalreglern

• Hauptsteuereinheit:SPS (Siemens S7-1200/1500-Serie) mit Touchscreen-HMI
• Sensoren:Durchflussmesser, Online-pH-Meter, Leitfähigkeitsmesser und Badinhaltsmonitore
• Datenmanagement:Rezepturspeicherung, intelligente Fehlerdiagnose und Produktionsmanagement-Berichte

• Abgasanlage:Geräuscharme Radialventilatoren mit Säurenebel-/organischer Abgasbehandlung
• Sicherheitsschutz:Not-Aus-Taster, isolierte Gehwege, Schutzzäune und Sicherheitslichtvorhänge
