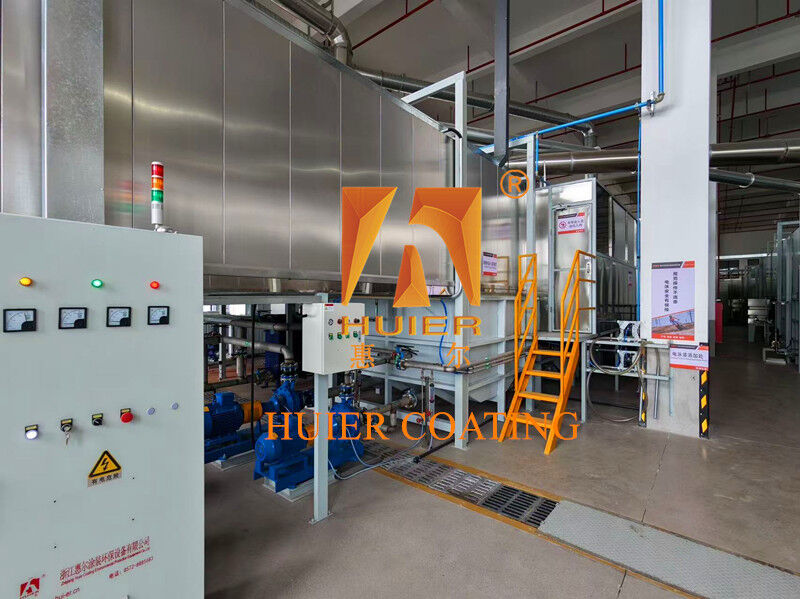

Elektrophoresis-Kirkulations- und Rührsystem für Lackierproduktionslinien

Einzelheiten zum Produkt

Zahlungs- und Versandbedingungen

Erhalten Sie besten Preis

Einzelheiten zum Produkt

Beschreibung des Produkts

Hervorheben:
                                                Elektrophoresis-Kirkulationssystem für Lackierung, mit einer Breite von mehr als 20 mm, painting production line electrophoresis equipment


Elektrophoresis-Kirkulations- und Rührsystem für Lackierproduktionslinien

Dieses System sorgt für eine umfassende Zirkulation, Rührung und gleichmäßige Dispersion der Badflüssigkeit während der anodischen/kathodischen Elektrophorese-Beschichtungsprozesse für Werkstücke aus Metall.Es verwendet eine kontinuierliche Jet-Rührung, um die Sedimentation von Farbfesten zu verhindern, die eine effiziente Folienablagerung und eine überlegene Beschichtungsqualität gewährleistet.

Arbeitsprinzip

Systemparameter einschließlich Durchflussmengen der Haupt-/Hilfzirkulationspumpe, Tankboden- und Seitenflussgeschwindigkeiten,Der Druck der Venturi-Düseninspritzung wird durch PLC oder industrielle Computerautomation präzise gesteuert.

Prozessfluss

Electrophoresis bath fluid intake → Pressurization by main circulation pump → Multi-stage bag/precision filtration → Temperature control via plate heat exchanger → Jet agitation via Venturi nozzles at tank bottom/sides → Tank surface overflow → Ultrafiltration recovery from overflow tank → Recirculation

Systemkomponenten und Struktur

Sprüh- und Zirkulationsaugungssystem

mit einer Breite von nicht mehr als 20 mmVenturi-Mischdüsen aus Edelstahl (1:4 Verstärkungsverhältnis) verhindern die Sedimentation am Tankboden und fluidizieren die Oberfläche an den Seiten des Tanks
Umlaufleitungen:Korrosionsbeständige Hauptleitungen und Zweignetze aus UPVC/Edelstahl mit hochpräzisen Drucksensoren und Durchflussregelventilen
Hochdruckpumpe:Schwere, korrosionsbeständige horizontale Zentrifugalpumpe mit doppelter mechanischer Dichtung, die einen stabilen Zirkulationsaufruhrdruck (0,2-0,6 MPa) gewährleistet

Fördersystem

Transportkette:Spezialisierter Luftförderer oder Strom-und-Frei-Kette mit verstellbarer Geschwindigkeit (0,5-5 m/min)
Mechanismus gegen Schwankungen:Optionale Schwankungssicherungen beim Ein-/Ausgang des Tanks und unter Wasser stehende Führungsmechanismen verhindern Kollisionen und Farbansammlung

Tankstruktur

Hauptverarbeitungsbehälter:Stahlhülle mit dicken Wänden mit hochwertiger korrosionsschutzfähiger Auskleidung (Epoxide oder FRP), zonierte Konstruktion für Elektrophorese, Überlauf und Anolytenzirkulation
Behälter:Doppelwandiger, isolierter Hilfstanz mit hochpräzisen Höchststandssensoren und automatischer Lack-/Reinwasserfüllung

Filtrations- und Kreislaufsystem

Mehrstufige Filtration:Duplex-Schaltbare Magnetbeutelfilter (grobe) in Kombination mit Ultrafiltration oder Feinfiltration des Kartuschentyps (Genauigkeit ≤ 25 μm)
Umlaufpumpe:Doppelpumpen-Schaltanlage (eine aktive, eine Standby) für einen kontinuierlichen 24/7-Betrieb

Heizung und Temperaturregelung

Heizung/Kühlung:Hochleistungs-Wärmetauscher aus Edelstahlplatten mit integriertem Kühler und Warmwassersystem
Temperaturregelung:PT100 Hochpräzisionssensor + intelligente Steuerung mit einer PID-Genauigkeit von ±0,5 bis ±1°C, bei der eine optimale Prozesstemperatur (28±1°C) beibehalten wird

Intelligentes Steuerungssystem

Hauptkontrolle:PLC (S7-1200) + Touchscreen-HMI mit variable Frequenz Drehzahlsteuerung und automatischem Pumpenwechsel
Sensoren:Leitungsmessgeräte, pH-Messgeräte, Online-Monitore für den Lösungsmittel-/Feststoffgehalt und Niveausensoren für die Echtzeitüberwachung im Bad
Datenverwaltung:Unterstützt Badparameterrezepte, Notfallwarnungen und Produktionsberichte

Hilfssysteme

Auspuffsystem:Seitliche Absaugkappe und Zentrifugalventilator zur effektiven Entfernung von Lösungsdampf
Sicherheitsmerkmale:Explosionssichere Notrufsperre, isolierte Wartungsplattform und wasserdichte elektrische Steuerung

Schlüsselmerkmale des Systems

Hohe Kosten-Leistungsverhältnis:Optimierte Düsenanordnung und energieeffiziente Pumpeneinheiten bieten durch Fluidsimulationsdesign einen außergewöhnlichen Wert
Erweiterte Ausrüstung:Venturi-Misch-/Injektionstechnologie und automatisierte industrielle Steuerung sorgen für einen gleichmäßigen Flüssigkeitsfluss des Tanks ohne tote Zonen
Hohe Anpassungsfähigkeit:Flexible Pumpeneinheiten und verstellbare Durchflussraten mit integrierter Skalierbarkeit für zukünftige Produktionserweiterungen
Qualitätssicherung:Strenge Einhaltung der ISO9001-Normen mit strenger Kontrolle der Installationsdetails für partikelarme und nadellose Lackfolien

Anwendungsbereiche

Ideal für Industriezweige, die eine hochwertige elektroforetische Grundbehandlung der Oberfläche benötigen, einschließlich Fahrzeugkörper und -teile, Haushaltsgeräte, Motorrad-/Elektrofahrzeugrahmen,und Baumaschinen.
